一．系統概述

§1.1 基本原理

HF-2008型微機防止電氣誤操作系統裝置主要依靠專用電力五防應用軟件(λjiàn)制作一次電氣主接線圖，每個設備給定唯一的鎖★号，編輯好一次設備的邏輯操作規則，設計好典型操​作票，為自動開票設計好路線，并可("kě)編輯相關二次設備。再把認定的數據信息固化到下位機中。作為(©wèi)系統應用軟件下位機的智能模拟屏和智能電(di©àn)腦鑰匙均由PIC系列單片機組成，能可靠、準确接收上位機的β數據信息。由專家系統軟件開出真正符合電力五防要求的操作票→(piào)，并通過紅外傳輸到電腦鑰匙中，運行操作人員拿✘著有票的電腦鑰匙前去現場進行實際解鎖操作，操作完∞畢後插回通訊适配器中進行回傳，主機系統或智能模拟屏監控的(deσ)通訊端口接收到電腦鑰匙插回的信号後，會主動與現場操作回來的電腦(nǎ÷o)鑰匙進行對位，确保所有部件中設備狀态與現場一緻。

§1.2 主要用途

HF-2008型微機防止電氣誤操作系統裝置是專門為電力系統倒閘操作過程中防∏止電氣誤操作事故發生而專門研制開發的。該系統裝置可應用在1∑0KV-750KV電壓等級的各類變電站和發電廠中，對所有運行的一(yīε)次設備進行可靠、安全的電力五防閉鎖，準确無誤地管理操作票。

HF-2008型微機防止電氣誤操作系統裝置實現了電力五防閉鎖系統、監控系統和綜合自動化™等多方面的統一。該系統簡單、實用、可靠，具有較好的性能¥(néng)價格比。特别适合無人或少人值班的發電廠、變電(di↑àn)站、工礦企業的單元控制室和網控室。

二．系統組成

§2.1 組成部件

本系統主要由硬件和軟件兩部分組成。硬件包括以下部件(jiàn₩)：商用計算機1台，噴墨打印機1台，HFT－1型全自'動通訊适配器1台(含操作鍵盤)，HFY－1型智能電腦鑰匙2把，HFM-1₩型智能模拟屏一套（包括HFG－１型智能工控機１台、LED智能‌(néng)漢字顯示屏１塊、馬賽克模拟屏１塊和模拟設備顯示雙色觸摸燈若幹），各種編碼鎖若幹；軟件(ji×àn)包括以下內容：Windows操作系統1套，專家系統軟件1套，工控機、電(d≥iàn)腦鑰匙和漢字顯示屏單片機專用程序各一套。

§2.2 組成型式

本系統根據用戶實際要求可配置成微機型、模拟屏型及綜合型（兩者兼有）三種防誤操作閉鎖系統。

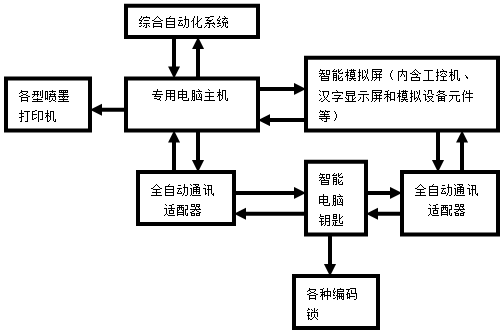

§2.3 組成示意圖

以綜合型為例
